產品介紹Product

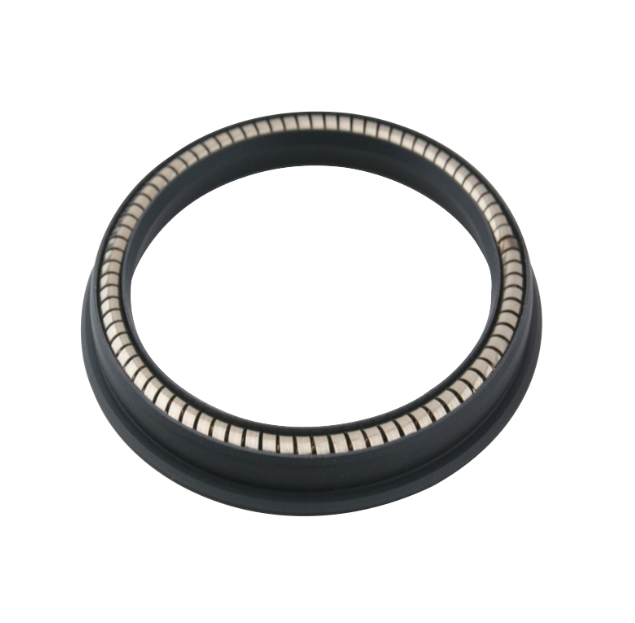

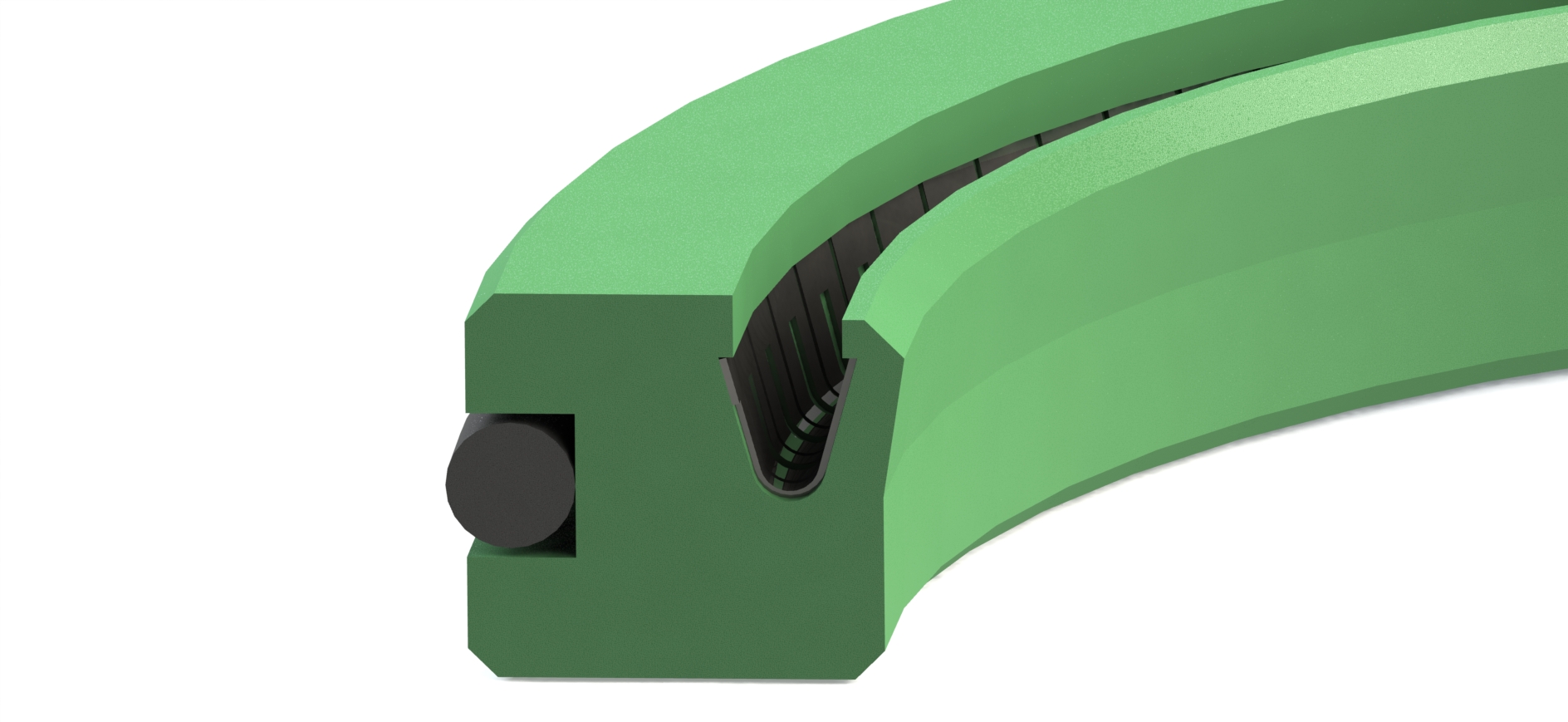

旋轉泛塞封PTV是由一個不對稱的U形密封外殼、S形的耐腐蝕蓄能斜形彈簧以及0型圈組成，屬於單作用密封元件。摩擦力 小、沒有爬行、啟動力小及耐磨性好。使用0型圈可以起到很好的靜密封效果，同時能承受高壓同時消除了密封件跟軸旋轉的可能性。它有又短又結實的動態唇口，來減小摩擦，使密封件甚至在高黏 度的介質中都壽命長和具有良好的擦拭能力。廣泛應用於各種泵，閥旋轉軸等密封。
技術參數
壓力/Mpa
速度m/s
溫度/℃
介質
可提供直徑範圍(mm)
0~35
5m/s
-55~+260
水，蒸氣，液壓油等。
3-2000
安裝尺寸數據
| 軸徑 | 溝槽直徑 | 溝槽寬度 | 半徑 | 最大徑向間隙Smax | |||
| d(H9 | D(H9) | L(-0.2 - 0) | r | 2Mpa | 10Mpa | 20Mpa | 35mpa |
| 7.0 ～ 50 | d + 13 | 7 | 0.15 | 0.08 | 0.05 | 0.03 | 0.02 |
| d + 14 | 6 | 0.2 | 0.08 | 0.05 | 0.03 | 0.02 | |
| d + 12 | 7 | 0.25 | 0.1 | 0.07 | 0.05 | 0.03 | |
| d +15 | 8 | 0.3 | 0.1 | 0.07 | 0.05 | 0.03 | |
| d + 17 | 10 | 0.35 | 0.12 | 0.08 | 0.06 | 0.05 | |
| d + 22 | 12 | 0.4 | 0.12 | 0.08 | 0.06 | 0.05 | |
| 51 ～ 200 | d + 16 | 10 | 0.45 | 0.15 | 0.1 | 0.08 | 0.06 |
| d + 18 | 10 | 0.5 | 0.15 | 0.1 | 0.08 | 0.06 | |
| d + 20 | 20 | 0.55 | 0.2 | 0.12 | 0.09 | 0.07 | |
| 201 ～ 400 | d + 25 | 13 | 0.6 | 0.2 | 0.12 | 0.09 | 0.07 |
| d + 30 | 14 | 0.65 | 0.25 | 0.14 | 0.1 | 0.08 | |
| d + 40 | 20 | 1.7 | 0.25 | 0.14 | 0.1 | 0.08 | |
